RICOH AM120モデル210P/215P

出荷開始時期	2023年4月
供給終了予定時期	2028年3月末日
保守終了予定時期	2031年3月末日

モデル一覧

モデル	仕様
RICOH AM120モデル215P	Intel® Xeon® W-11865MRE Intel® Xeon® W-11165MRE
RICOH AM120モデル210P	Intel® Celeron® 6600HE

主な特長

• インテル® Xeon® 製品ファミリー（8コア/4コア） / 第11世代インテル® Celeron®（2コア） プロセッサーとモバイル インテル® RM590Eチップセット採用による高いシステム性能を低消費電力で実現。
• メモリECCをサポートすることで、ミッションクリティカルが求められるアプリケーションで要求される高い信頼性を実現。
• シリアルATA 6Gb/s、PCI Express 3.0、USB 5Gbpsに対応。
• デジタル・ディスプレイ・インタフェースなど最新テクノロジーに対応したCOM Express Type 6に対応。 PICMGが策定した組込み用途向けモジュールの標準規格のため将来にわたって、安心して使用可能。
• システム オン モジュールは、CPUやチップセット周辺の主要なコンポーネントを搭載することで、お客様の機器開発のリスクを大幅に低減し、開発期間の短縮、開発費用の低減、品質の向上を実現可能。
• 無償保証３年

仕様一覧

		仕様
搭載ボード		非公開
CPU	対応CPU	Intel® Xeon® W-11865MRE (Tiger Lake H) Intel® Xeon® W-11155MRE (Tiger Lake H) Intel Celeron® 6600HE (Tiger Lake H)
チップセット	PCH	Intel® RM590E
メモリ	規格	DDR4-3200
	ECC	対応(215P、Xeon) 非対応(210P、Celeron)
	容量	8/16/32GBから選択(215P、Xeon) 8/16GBから選択(210P、Celeron)
表示制御	GPU（CPU内蔵）	インテル UHD グラフィックス(VRAMはメインメモリを使用)
I/Oインタフェース	CRT	1- VGA ※1
	LCD	1- LVDS LCD I/F, デュアルチャネル ※1※2
	DDI	2 ※1
	LAN	1- GbE
	USB	4- USB 5Gbps 4- USB2.0
	シリアルATA	4- SATA 6Gb/s
	オーディオ	あり (Intel High Definition Audio、外部オーディオコーデック必須)
	ブザー	1
	SPI	1
	SMBus	1
	I2C	1
	GPIO	4- GPI 4- GPO
	シリアル	2- TX/RX
拡張	PCI Express Graphics	1- PCIe ×16（Gen3）  または 2- PCIe ×8（Gen3）
	PCI Express	8- PCIe ×1（Gen3）  または 1- PCIe ×4（Gen3）、4- PCIe ×1（Gen3）  または 2- PCIe ×4（Gen3）
	LPC	1- Super I/O接続可能, 24MHz動作
RAS機能	監視ツール	EmbedWare/SysMon®
	機能	ハードウェア状態監視 （温度、電圧、ファン、システムエラー) S.M.A.R.T.監視 ウォッチドッグタイマ ログ表示 トレース出力
供給電源		12VDC 5VDC（スタンバイ） 3.3VDC（バックアップ）
最大消費電力		83.4W(Xeon W-11865MRE) 83.4W(Xeon W-11155MRE) 68.6W(Celeron 6600HE)
冷却機構		ヒートシンク(ヒートシンク搭載モデルのみ)
外形寸法（W×D×H）		125mm × 95mm
質量		最大 110g（ヒートシンクなし、メモリなし）
対応OS	windows	Windows 10 IoT Enterprise 2021 LTSC 64bit
	Linux	Ubuntu 22.04 LTS 64bit
	RTOS	RTX64 INtime®
環境対応		RoHS指令
適合規格		PICMG COM Express R3.0 Basicフォームファクタ, Type 6

• ※1 表示可能な組み合わせには制限があります。
• ※2 LCDの機種によっては、ファームウェアのカスタマイズが必要になる場合があります。

対応CPU一覧

CPU	機能	仕様
Intel® Xeon® E-11865MRE (Tiger Lake H)	コア数	8コア
	スレッド数	16スレッド
	動作周波数	2.6GHz（最大4.7GHz ※1）
Intel® Xeon® E-11155MRE (Tiger Lake H)	コア数	4コア
	スレッド数	8スレッド
	動作周波数	2.4GHz（最大4.4GHz ※1）
Intel® Celeron® 6600HE (Tiger Lake H)	コア数	2コア
	スレッド数	2スレッド
	動作周波数	2.6GHz

• ※1 ターボ・ブースト利用時

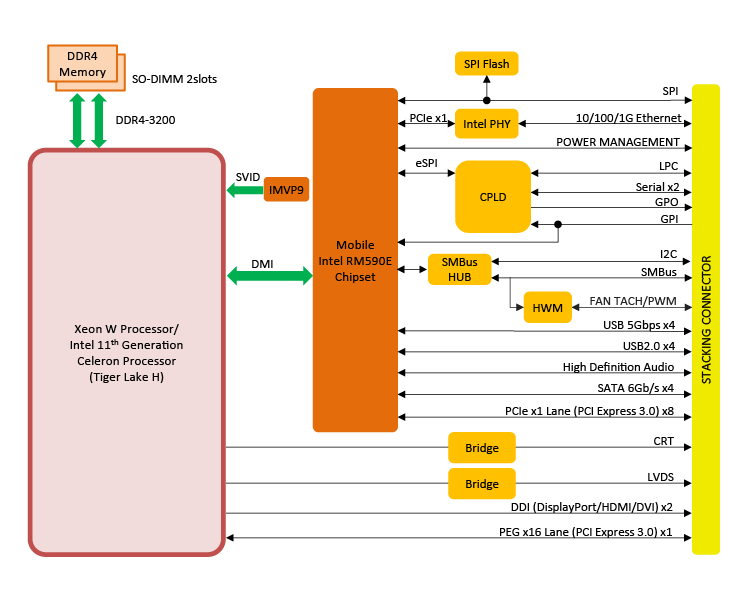

ブロック図

関連商品

商品名	型名	備考
AM100シリーズ取り付け用スペーサ2 (5mm)	PD-AM1SP5M2	100台分セット (※1)
AM100シリーズ取り付け用スペーサ2 (8mm)	PD-AM1SP8M2	100台分セット (※1)
評価ボードT6-2	PD-AM1EVB62	スペーサ1台分を添付

• ※1 キャリアボードに取り付ける際に必要です。5mm、8mmどちらのスペーサを使用するかは、キャリアボードの設計によります。

サポート情報

• ダウンロード

  取扱説明書のダウンロードなどサポート情報。
