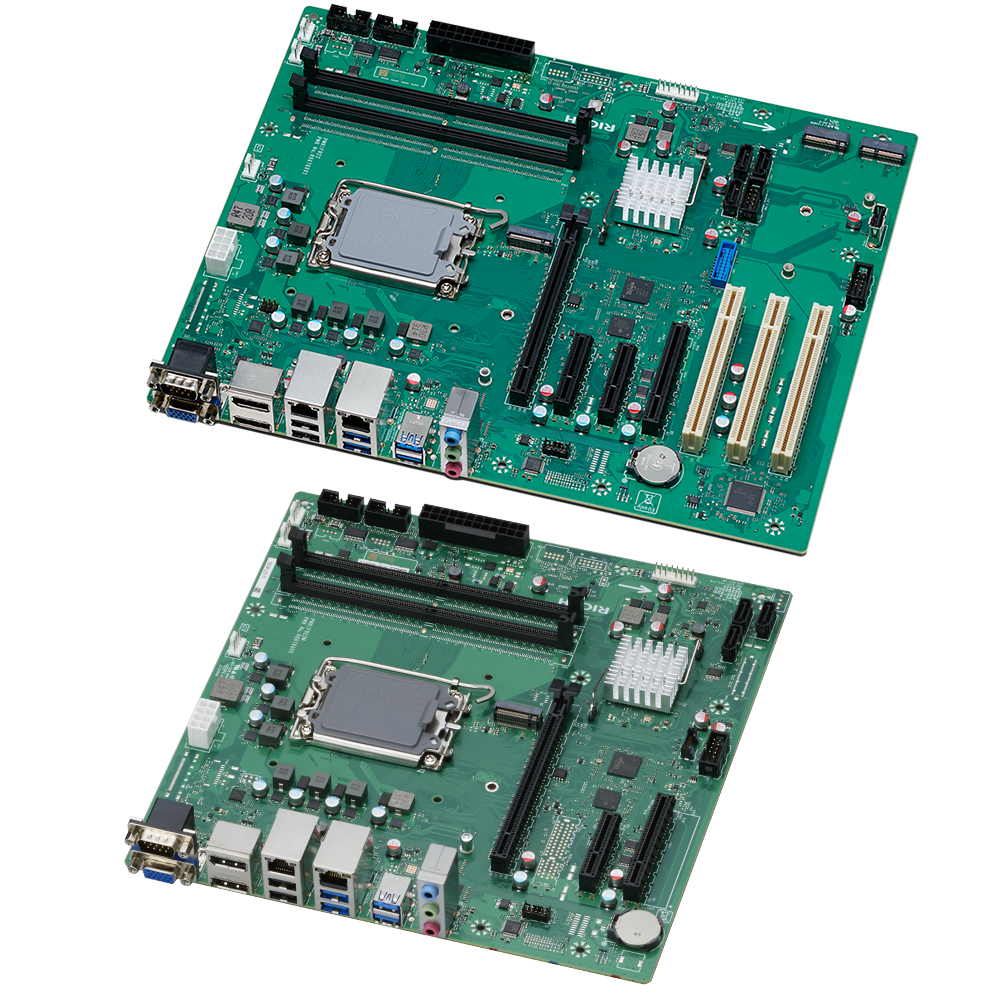

最新のDDR５メモリ、Series 2/第14 世代/第13世代 Intel® Core™ プロセッサーに対応した組込み機器用ATX/Micro ATX マザーボード。
高帯域メモリとハイブリッドコアCPU の強力なパフォーマンスを発揮することができます。
また、セキュリティチップを搭載※ し、ハードウェアレベルでセキュリティを確保します。
さらに、自社開発のハードウェア監視ツール（EmbedWare/SysMon®）の導入により、システムのトラブルを未然に防ぐことが可能です。
※ セキュリティはファームウェアTPMです。ディスクリートTPMについてはご相談ください。
| 製品名 | FB22RB | FB22RBM |
|---|---|---|
| 発売時期 | 2026年10月 | 2026年10月 |
| 供給終了予定時期 | 2031年8月末日 | 2031年8月末日 |
| 保守終了予定時期 | 2038年8月末日 | 2038年8月末日 |
| モデル | 仕様 |
|---|---|
| RICOH FB22RB-L3S | ATX CPU、メモリ未実装、2.5GbE×2 |
| RICOH FB22RB-L2S | ATX CPU、メモリ未実装、2.5GbE×1 |
| RICOH FB22RBM-L3S | Micro ATX CPU、メモリ未実装、2.5GbE×2 |
| RICOH FB22RBM-L2S | Micro ATX CPU、メモリ未実装、2.5GbE×1 |
Series 2/第14世代/第13世代 Intel® Core™ プロセッサーに対応
Series 2（Bartlett Lake-S）/第14 世代/第13世代 Intel® Core™ に対応し、システムに最適なプロセッサーを選択可能。
最新DDR5メモリに対応し、高いパフォーマンスを必要とするアプリケーションに最適です。DDR5メモリはDDR4メモリと比較し、より高帯域で、メモリクロックが高いため、大容量のデータを高速処理が可能です。
USB 5Gbps、PCI Express（Gen4）スロットを搭載
USBは最大データ転送速度が5Gbpsで、大容量データの高速通信が可能。
PCIe（Gen4）は1レーンあたりの実効データ転送速度がPCIe（Gen3）の倍となります。
PCIを3スロット搭載（FB22RBのみ）
レガシーPCIを3スロット搭載しており、拡張カード資産を活用可能。
充実したサポート
製品発売から5年間の長期供給と3年間の無償保証。
同一仕様のものを長期供給可能で、モデルチェンジにより発生する代替品評価の負荷を低減することができます。また、供給期間を5年間と明確化することにより、スムーズな次機種選定が可能です。
無償保証３年
| 製品名 | FB22RB | FB22RBM | |
|---|---|---|---|
| CPU | 世代 |
Intel® Core™ プロセッサー (Series 2) Intel® Core™ プロセッサー (14th Generation) 13th Generation Intel® Core™ プロセッサー |
|
| 対応CPU |
Intel® Core™ 7 251E/TE ＊6 Intel® Core™ 5 221E Intel® Core™ 5 211E Intel® Core™ 3 201E/TE |
||
|
14th Intel® Core™ i9-14901E/TE ＊6 Intel® Core™ i7-14701E/TE ＊6 Intel® Core™ i5-14501E/TE ＊6（Eのみ） Intel® Core™ i5-14401E/TE Intel® Core™ i3-14100/T |
|||
|
13th Intel® Core™ i9-13900E/TE Intel® Core™ i7-13700E/TE Intel® Core™ i5-13500E/TE Intel® Core™ i3-13100E/TE |
|||
| ソケットタイプ | LGA1700 | ||
| メモリ | 対応チップ | DDR5–3600/4000/4400 | |
| ECC | ✓ | × | |
| Non-ECC | ✓ | ||
| ソケット数 | 2- DIMM ＊2 | 2- DIMM | |
| アクセス方法 | Dual | ||
| 最大容量 | 64GB ＊2 | 64GB | |
| チップセット | PCH | Intel® R680E | Intel® H610E |
| 外部I/O インタフェース |
USB | 4- USB 5Gbps 2- USB2.0 |
|
| グラフィック | 1- Analog RGB ＊3 2- DP（デュアルモード） |
||
| シリアル | 1- RS-232C | ||
| ネットワーク | 1- 2.5GbE 1- GbE |
||
| オーディオ | 1- Line-IN 1- Line-OUT 1- Mic-IN |
||
| 内部I/O インタフェース |
SATA | 3- SATA3.0 | |
| USB | 2- USB 5Gbps 5- USB2.0 |
4-USB2.0 | |
| グラフィック ＊3 | 1- LVDS | ||
| シリアル | 2- RS-232C | ||
| LCDバックライト ＊3 | ✓ | ||
| FAN | 1- CPU 1- CASE1 1- CASE2 |
||
| GPIO ＊4 | 8bit | ||
| 拡張 |
1- PCIe ×16（Gen4） 1- PCIe ×4（Gen4） 1- PCIe ×1（Gen3）（物理形状は × 4） 1- PCIe ×4（Gen3）（物理形状は × 8） 3- PCI 1- M.2（Key E Type2230 PCIe3.0x1/USB2.0） 2- M.2（Key M Type2280 ＊5 SATA）（Key M Type2280 ＊5 NVMe） |
1- PCIe ×16（Gen4） 1- PCIe ×1（Gen3）（物理形状は × 4） 1- PCIe ×4（Gen3）（物理形状は × 8） 1- M.2（Key M Type2280 ＊5 SATA） |
|
| 電源入力 | ATX（24pin+4pin） | ||
| システム監視機能 | 電圧、温度、FAN回転数、S.M.A.R.T.、システムエラー監視 パフォーマンス情報表示、Watchdog Timer |
||
| Watchdog Timer | |||
| BIOS | Phoenix Technologies社製 | ||
| セキュリティ ＊1 | TCG TPM2.0 | ||
| 対応OS |
Windows 11 IoT Enterprise LTSC 2024 64bit >>Windows IoT Enterprise LTSCについての解説はこちら<< Ubuntu Desktop 26.04 LTS |
||
| フォームファクタ | ATX（305mm × 244mm） | Micro ATX（244mm × 244mm） | |
| 動作時温度 | 0-50℃ | ||
| 動作時湿度 | 20-85％（結露なきこと） | ||
| 耐振動 | 0.25G | ||
