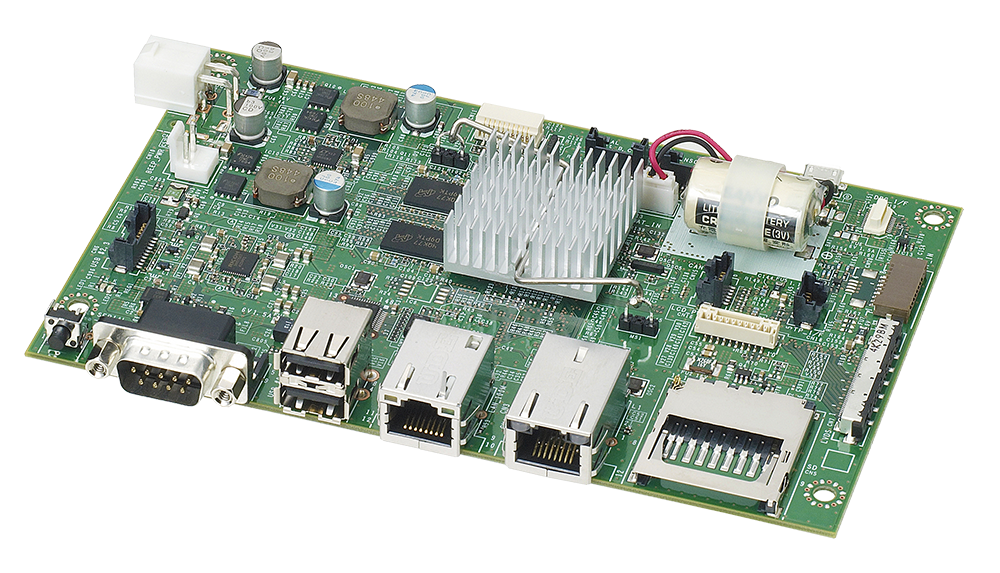

RICOH AB2

発売時期	2015年12月
供給終了予定時期	2020年11月末日
保守終了予定時期	2027年11月末日

モデル一覧

モデル	仕様
AB2-Q	NXP™ ARM® i.MX6 Quad（Industrial Grade） DDR3-533 1GB Non-ECC

主な特長

• NXP™ ARM® i.MX6シリーズ搭載。
• DDR3 533MHz 1GB DRAMオンボード搭載。
• オペレーティングシステムは、Linux® をサポート。
• SDカードスロット搭載。（OS起動可能）
• 耐振動性能 2G
• 無償保証３年

仕様一覧

		仕様
CPU	対応CPU	NXP™ ARM® i.MX6 Quad/Dual
	ソケットタイプ	直付け（BGA）
メモリ	対応チップ	DDR3-533
	最大容量	1GB
eMMC		8GB
外部I/O インタフェース	USB	2- USB2.0
	グラフィック	×
	シリアル	1- RS232C
	ネットワーク	1- GbE、1- 100MbE
	オーディオ	×
	KeyPad(GPIO)	×
	Power SW	×
	SDカードスロット	1
内部I/O インタフェース	SATA	×
	SATA Power	×
	USB	2- USB2.0
	グラフィック	1- LVDS
	シリアル	2- RS232C
	オーディオ	×
	LCDバックライト	✓
	タッチパネル	✓
	μSDカードスロット	×
	CAN	2
	GPIO	8bit ※1
	Power LED	✓ ※1
	Power SW	✓ ※1
	+5V OUT	1 ※1
電源入力		12-24VDC
Power SW		✓
フォームファクタ		160mm × 100mm
サポートOS		Linux® 3.14.52
動作時温度		0-60℃
動作時湿度		30-80％（結露なきこと）

• ※1 インタフェースは1つのコネクタに包含されています。

ブロック図

• AB2 ブロック図
