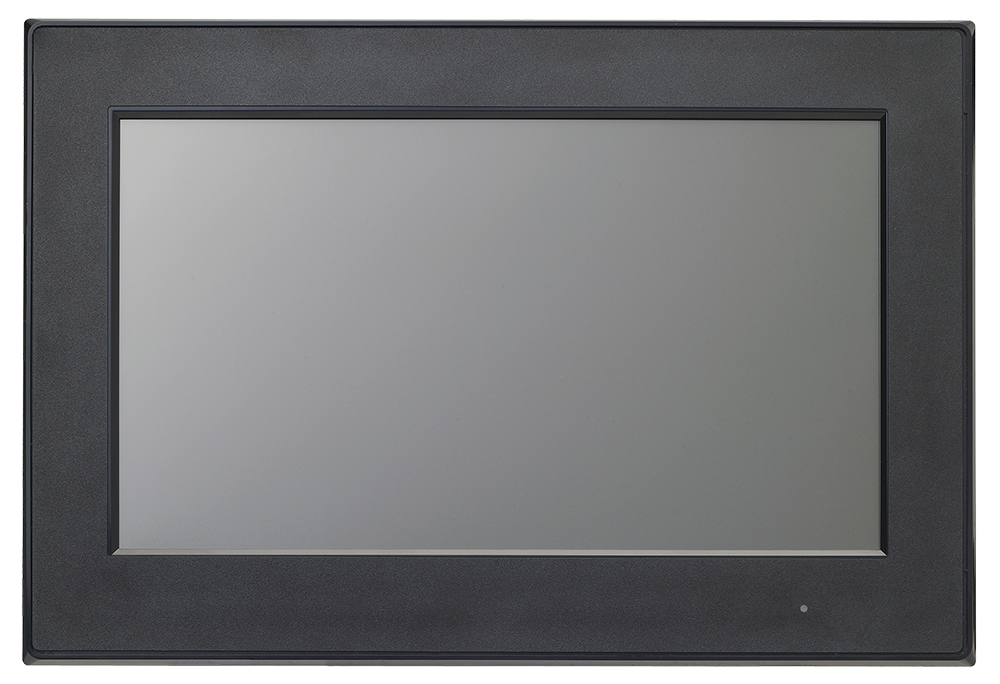

FPシリーズ

NXP™ ARM® i.MX6プロセッサ搭載の組込み機器用タッチパネルコンピュータ

モデル名	画面サイズ	特長
FP1	9型ワイド	・軽荷重タッチパネル（抵抗膜方式）　静電容量方式（スマートフォン・タブレット）と同じ使い易さで、　作業時の手袋を装着したままでも操作が可能な抵抗膜方式を採用。・デュアルタッチ　ピンチイン、ピンチアウト、フリック動作可能。・OSはWindows® Embedded Compact7 、Android™ 4.2 、Linux® 3.0.35 に対応。
FP-F10R-2Bnew	10.4型	・用途に合わせて搭載ボードを選択可能。・メモリのオンボード化により耐振動要求に対応。・フラッシュサーフェースタイプ・軽荷重タッチパネル　手袋を装着したままでも操作が可能な抵抗膜方式を採用。
FP-15R-2B	15型	・メモリのオンボード化により耐振動要求に対応。・IP65規格の防水・防塵性能（パネル前面のみ）・軽荷重タッチパネル　手袋を装着したままでも操作が可能な抵抗膜方式を採用。・マルチタッチに対応し、スマートフォンやタブレットと同じ使い易さを実現。

モデル名	出荷開始時期	供給終了時期	保守終了時期
FP1	2014年5月	2019年10月末日	2026年10月末日
FP-F10R-2B	2017年9月	2020年11月末日	2027年11月末日
FP-15R-2B	2015年12月	2020年11月末日	2027年11月末日

仕様一覧

製品名		FP1	FP-F10R-2Bnew	FP-15R-2B
搭載ボード		AB1	AB2	AB2
表示部	画面サイズ	9型ワイド	10.4型	15型
	解像度	800×480	1,024×768	1,024×768
	最大表示色	1,677万色	1,677万色	1,619万色
	バックライト方式	LED	LED	LED
	輝度	300cd/m²(Typ)	600cd/m²(Typ)	350cd/m²(Typ)
サポートOS		Windows® Embedded Compact7 Android™ Linux®	Linux®	Windows® Embedded Compact7 Linux®
CPU		NXP™ ARM® i.MX6(Quad/Solo)	i.MX6（Quad／Dual）	i.MX6（Quad／Dual）
メモリ		DDR3L-533（オンボード）大容量1GB（Solo:512MB）	DDR3L-533（オンボード）最大容量1GB	DDR3L-533（オンボード）最大容量1GB
ストレージ	内蔵	μSDカード×1	非対応	非対応
	リムーバブル	SDカード×1	（SDカードスロット）	（SDカードスロット）
	オンボード	-	eMMC×1	eMMC×1
タッチパネル	方式	抵抗膜方式	抵抗膜方式	抵抗膜方式
タッチパネル	同時入力点数	2点	2点	2点
インタフェース	USB	2ports	4ports	4ports
	グラフィック	Digital Video	-	-
	シリアル	1port	1port	1port
	ネットワーク	1port	2ports（1portはMbE）	2ports（1portはMbE）
	オーディオ	Speaker-Out（モノラル）	-	-
	GPIO	10bit	8bit	8bit
定格電圧		DC12V/24V	DC12V～24V	DC12V～24V
Power ボタン		有	有	有
動作時温度		0℃～50℃	0℃～50℃	0℃～50℃
動作時湿度		30％～85％(結露なきこと)	30％～80％(結露なきこと)	30％～80％(結露なきこと)
防塵・防滴・防油		IP65f（前面部のみ）	IP65 （前面部のみ）	IP65 （前面部のみ）
耐振動		0.25G	2G	2G
外形寸法（W×D×H）		250mm×48mm×170mm	302mm×57mm×232.5mm	361mm×56.1mm×289mm
VESA規格		75mm×75mm	100mm×100mm	100mm×100mm

※ 本製品はお客様のソフト開発用に開発キットを有償にてご用意しております。詳細は別途、お問い合わせください。

FPシリーズ

仕様一覧

外観図

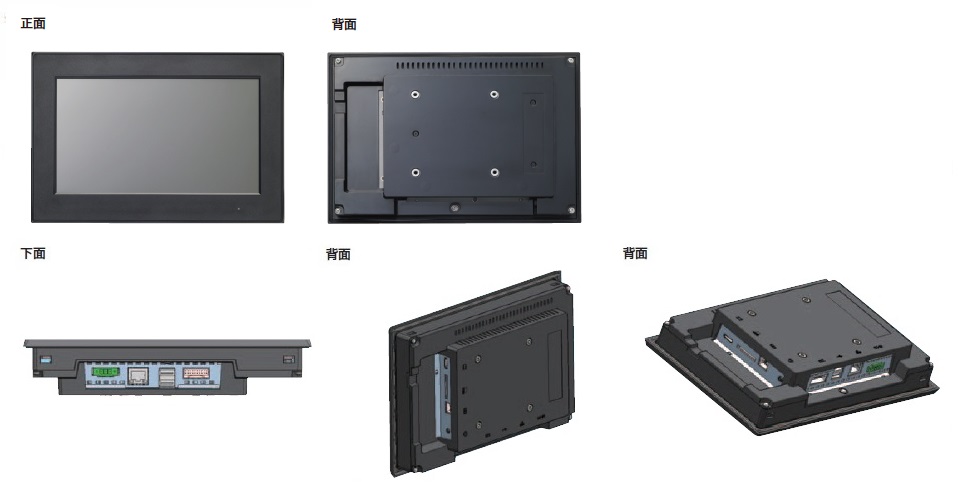

FP1 外観図

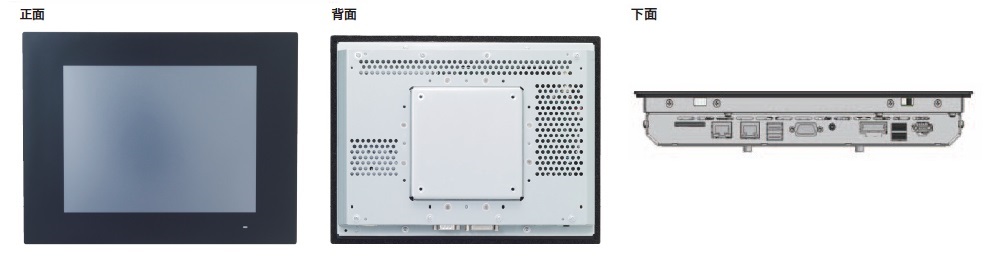

FP-F10R-2B 外観図

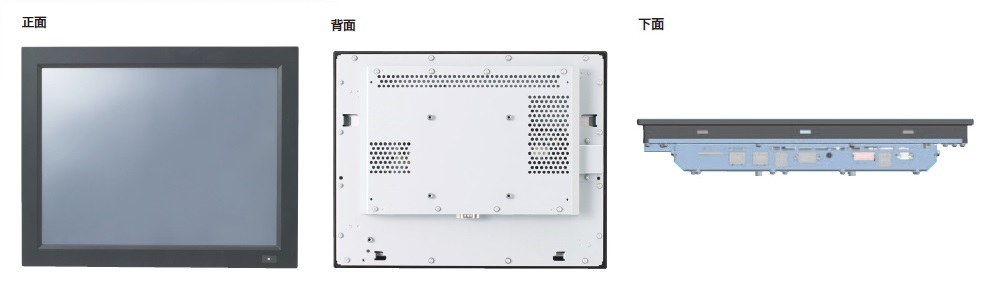

FP-15R-2B 外観図
